La série d’onduleurs JT550 est un onduleur à contrôle vectoriel et de couple haute performance. Grâce à la technologie de contrôle vectoriel sans capteur de vitesse et à la technologie de contrôle de couple synchronisée avec la technologie internationale de pointe, il offre non seulement des performances de contrôle équivalentes aux onduleurs haut de gamme internationaux, mais renforce également la fiabilité du produit et son adaptabilité à l’environnement. Son design personnalisé et industrialisé répond mieux aux besoins de diverses applications de transmission.

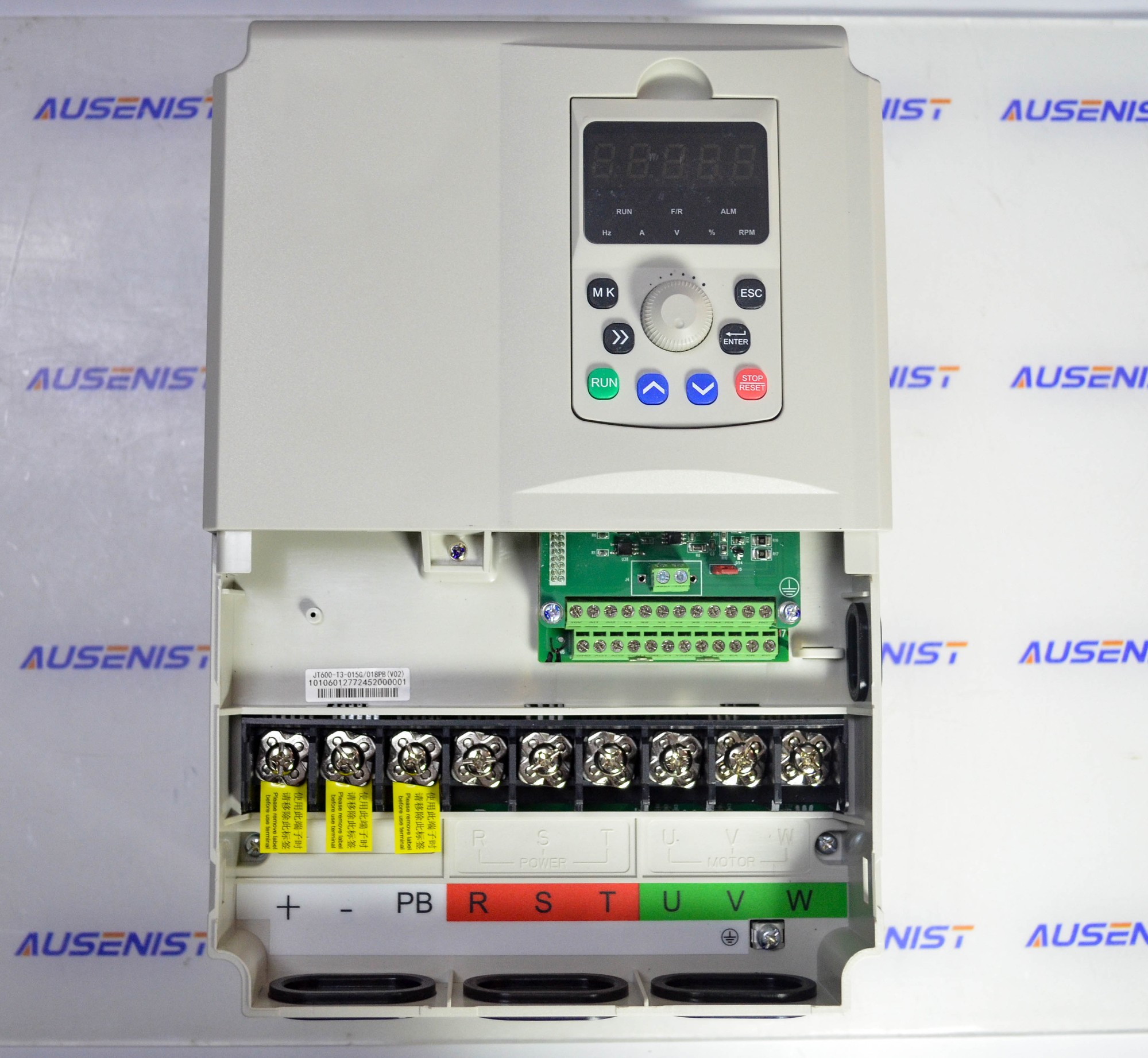

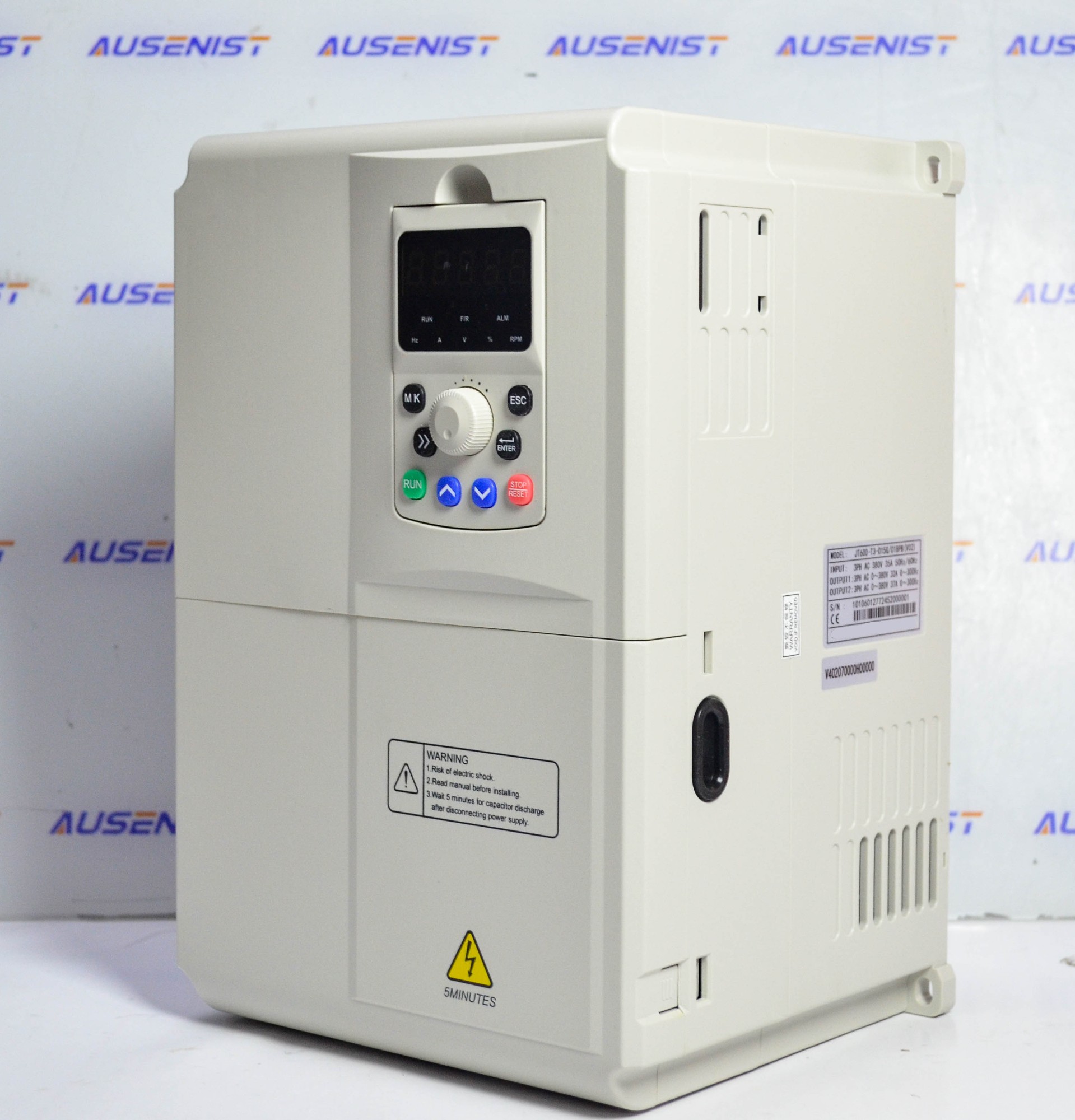

Photos détaillées

Paramètres du produit

Élément Spécification

Fonctions standard Fréquence maximale : 320 Hz

Fréquence porteuse 0,5 kHz ~ 16,0 kHz (ajustée automatiquement selon la température)

Résolution de fréquence d’entrée Réglage numérique : 0,01 Hz ; Réglage analogique : fréquence maximale × 0,025 %

Modes de contrôle Contrôle Tension/Fréquence (V/F), Contrôle Vectoriel sans Capteur (SVC), Contrôle Vectoriel avec Feedback (FVC)

Couple de démarrage Type G : 0,5 Hz/150 % (SVC) ; 0 Hz/180 % (FVC) ; Type P : 0,5 Hz/100 %

Plage de vitesse 1:100 (SVC), 1:1000 (FVC)

Précision de stabilité de la vitesse ±0,5 % (SVC), ±0,02 % (FVC)

Précision du contrôle de couple ±0,5 % (FVC)

Capacité de surcharge Type G : 60 s à 150 % du courant nominal, 3 s à 180 % ; Type P : 60 s à 120 %, 3 s à 150 %

Augmentation du couple Automatique et manuel 0,1 %~30,0 %

Courbe V/F Ligne droite, multipoints, carrée

Mode rampe Ligne droite, rampe en S, 4 groupes de temps d’accélération/décélération (0,0–6500,0 s)

Freinage DC Fréquence : 0–max., Temps : 0–100 s, Courant : 0–100 %

Contrôle JOG Fréquence : 0–50 Hz, Temps : 0–6500 s

PLC simple Jusqu’à 16 vitesses via fonction PLC ou signaux numériques

PID intégré Contrôle de processus en boucle fermée facilement

Régulation automatique de tension (AVR) Maintient automatiquement la tension de sortie dans la plage autorisée

Protection surtension et surcourant Limitation automatique pour éviter les déclenchements fréquents

Limitation rapide de courant Réduit les défauts de surcourant et assure un fonctionnement normal

Contrôle du couple Limite automatiquement le couple, appliqué en mode vectoriel

Fonctions individualisées Technologie de contrôle vectoriel de courant haute performance, compensation des baisses de tension, contrôle du temps 0–6500 min

Bus de terrain Protocole Modbus-RTU (485)

Source de commande Panneau opérateur, terminal, communication ; possibilité de changer entre sources

Canaux de réglage de fréquence Jusqu’à 13 canaux de référence, multiples méthodes de commutation

Canaux auxiliaires de fréquence Jusqu’à 10 sources auxiliaires avec réglage fin

Entrées 5 numériques, 2 analogiques (AI1 : 0-10 V ; AI2 : 0-10 V ou 4-20 mA)

Sorties 1 sortie impulsion haute vitesse, 1 sortie numérique, 2 relais, 2 sorties analogiques (0-20 mA ou 0-10 V)

Affichage et panneau LED avec trois modes : basique, menu rapide, non standard

Fonctions de protection Protection perte de phase, surcourant instantané, surchauffe, court-circuit, surtension/sous-tension, surcharge

Options Unité de freinage, cartes d’extension I/O et AI, bus de terrain, cartes PG, cartes sin/cos PG

Environnement Intérieur, à l’abri du soleil direct, poussière, gaz corrosifs ou combustibles, fumée d’huile, vapeur, gouttes ou sel. Altitude <1000 m ; Température : -10°C à +40°C ; Humidité <95 % sans condensation ; Vibration <5,9 m/s² ; Stockage : -20°C à +60°C

Profil de l’entreprise

Ausenist est spécialisée dans la recherche, le développement, la production, la vente et le service d’onduleurs. Nous servons les fabricants d’équipements industriels en fournissant des produits pratiques, des services conviviaux et des solutions personnalisées pour des industries spécifiques.

FAQ commerce

Délai de livraison : 1–2 semaines selon quantité

OEM : accepté avec autorisation

Emballage : standard export ou selon demande

Paiement : T/T, L/C, Western Union ou autres à négocier

Échantillons : 3–5 jours ouvrables, livraison DHL/TNT/FedEx/EMS 4–9 jours

Validité du devis : 2 mois

Garantie : 18 mois

Marché : Europe, Moyen-Orient, Amérique du Sud, Asie, Afrique

Gestion stricte de la qualité

IQC, IPQC, FQC, OQC, tests de vieillissement et de charge.

Avantages

Plus de 20 ans de fabrication d’onduleurs

Plus de 15 ans d’expérience en OEM

Exporté vers plus de 100 pays

Équipe R&D >50 personnes, OEM/ODM accepté

Capacité de production >100 000 pcs/mois

Récompense Marque N°6 en Chine

Certificats ISO9001, CE, CCC et brevets propres

Fournisseur expérimenté de solutions d’automatisation

Offre pièces de rechange optionnelles et solutions complètes d’automatisation

Résumé des produits

Série JT550 : VFD contrôle vectoriel haute performance

Série JT300 : VFD vectoriel économique

Série JT580 : VFD haute protection avec réacteur DC intégré

Série JT550 : VFD vectoriel “Through-the-wall”

Série JS500 : VFD intégré pour levage construction

Série JS500 : VFD intégré pour levage de matériaux

Servo drive synchrone

Motor drive synchrone

PLC

Moteur synchrone triphasé à aimants permanents haute efficacité

KY550 HDMI

Système servo TDS

Service après-vente

Plage de puissance : 0,4–3,7 kW, 0,75–37 kW, >37 kW

Service : retour 1 mois (non supporté >37 kW), échange 3 mois, garantie 18 mois

FAQ supplémentaires

Tension supportée : Monophasé 220 V entrée/sortie ; Monophasé 220 V → Triphasé 220 V/380 V ; Triphasé 220 V entrée/sortie

Choix de puissance : selon moteur, contacter via “Chat Now”

Commandes urgentes : ERP permet préparation anticipée des matériaux

Qualité : ISO9001, 4 inspections + test haute température, marquage QA

OEM : accepté

Échantillons : oui, échantillons mixtes acceptés

Délais : échantillons 3–5 jours, production 1–2 semaines

Paiement/livraison : T/T, Western Union, Paypal ; échantillons DHL/TNT/FedEx/EMS ; commandes par mer ou air

MOQ : 1 pièce

Garantie : 18 mois
